Маркировка Brushless появилась на упаковках электроинструмента примерно десять лет назад и быстро стала аргументом в пользу покупки. Большинство берут двигатель без щеток потому что так делают другие. Но за этим словом стоит конкретная инженерная логика, которая объясняет и цену, и реальные преимущества.
Щеточный двигатель: где теряется энергия
В щеточном двигателе ток подается на обмотки ротора через угольные щетки, которые скользят по коллектору — медному цилиндру с секциями. При вращении щетки постоянно переключаются между секциями, обеспечивая нужное направление тока в обмотках. Это и есть механическая коммутация.
Щеточная технология имеет три принципиальных недостатка.
- Трение. Щетки давят на коллектор с постоянным усилием, что создает механические потери, которые превращаются в тепло. При высоких оборотах трение растет, нагрев усиливается.
- Искрение. При переключении между секциями коллектора возникает искра. Это электрические потери и одновременно источник радиопомех. Искрение постепенно выжигает и щетки, и поверхность коллектора.
- Тепловые ограничения. Обмотки находятся на роторе — вращающейся части. Отвести от них тепло значительно сложнее, чем от неподвижного статора. При длительной нагрузке ротор перегревается, и двигатель вынужден снижать мощность или отключаться.
Щеточные двигатели работают с КПД около 75–80%. Остальное уходит в тепло через трение, искрение и омические потери в обмотках ротора.
Как устроен бесщеточный двигатель

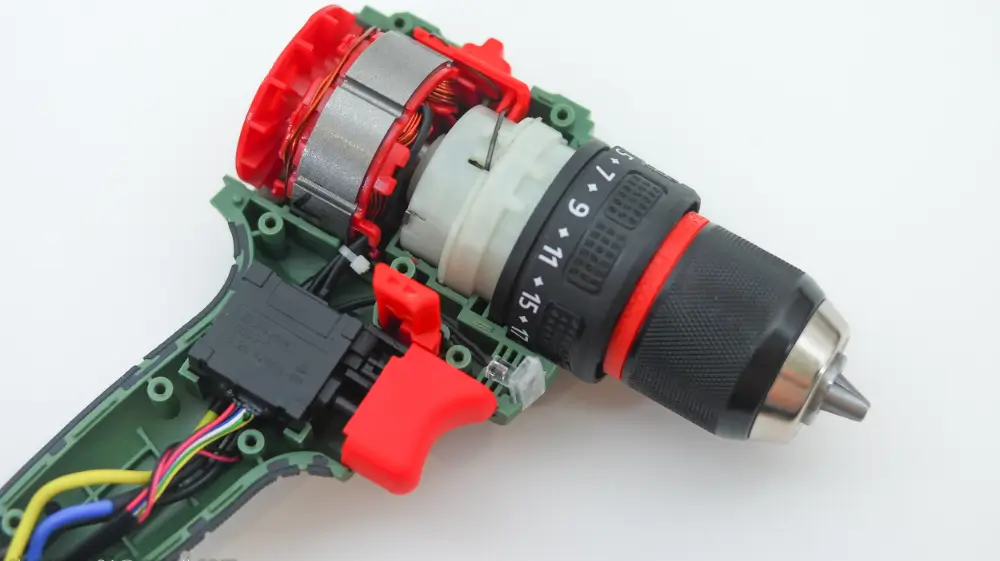

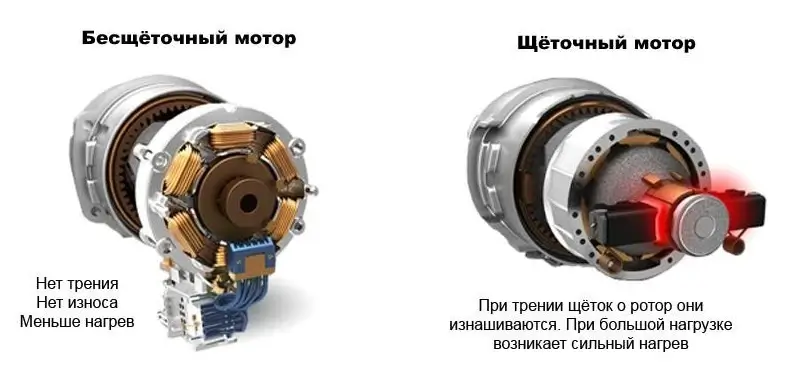

В BLDC-двигателе (Brushless DC) архитектура перевернута. Обмотки перенесены на статор — неподвижный корпус. Ротор несет постоянные магниты и не имеет электрических контактов вообще. Механической коммутации нет: ее заменяет электронный контроллер, который управляет подачей тока в статорные обмотки, создавая вращающееся магнитное поле.
Контроллер определяет положение ротора через датчики Холла или методом обратной ЭДС и переключает обмотки в нужный момент с точностью, недостижимой для механических щеток. Это позволяет поддерживать оптимальный угол между магнитным полем статора и полюсами ротора на любых оборотах.
На практике, бесщеточные двигатели достигают КПД 85–90%. Разница в 10–15 процентных пунктов по сравнению со щеточными — это не абстрактная цифра. Бесщеточный ручной инструмент работает на 30–50% дольше на одном заряде батареи.
Обмотки на статоре охлаждаются значительно эффективнее: корпус двигателя отводит тепло напрямую, без воздушного зазора между ротором и окружающей средой.
Что бесщеточная технология дает в реальной работе
Ресурс
Щетки — это расходник. В зависимости от интенсивности использования они служат от нескольких сотен до нескольких тысяч часов, после чего двигатель нужно разбирать и менять щетки. Ресурс щеточного двигателя — около 3000 часов, бесщеточного — свыше 10 000 часов. В бесщеточном изнашиваются только подшипники, что принципиально меняет сложность обслуживания.
Управление мощностью
Электронный контроллер в бесщеточном двигателе регулирует подачу тока динамически в зависимости от нагрузки. Это позволяет мотору поддерживать высокий КПД в широком диапазоне оборотов и нагрузок, тогда как щеточный двигатель оптимизирован под конкретную «рабочую точку» на кривой RPM. На практике это означает стабильную мощность при закручивании крепежа в плотный материал — без просадки в конце хода.
Компактность и плотность мощности

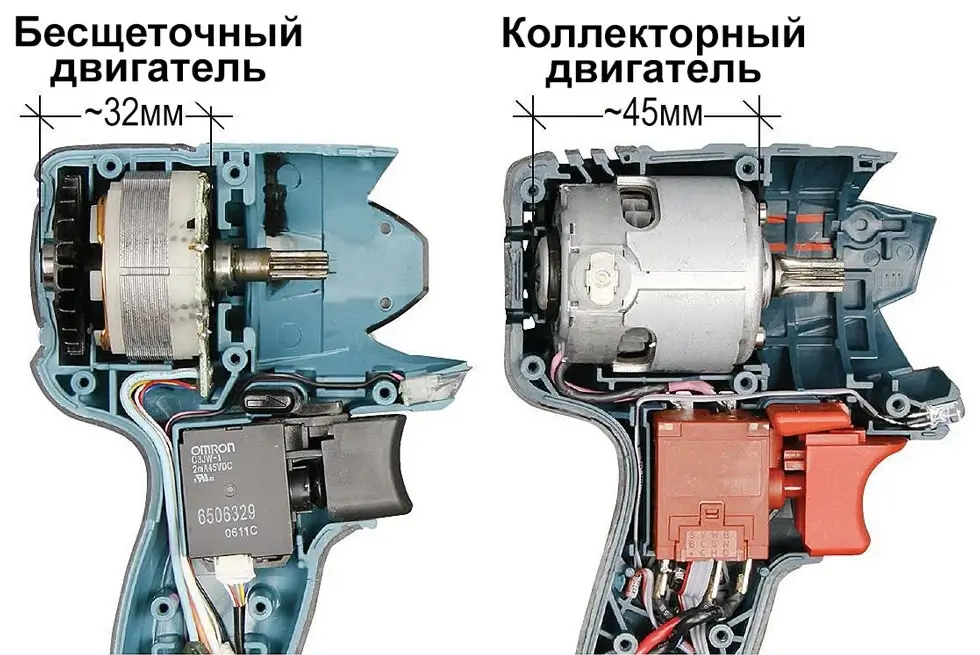

Отсутствие коллектора и щеточного узла позволяет производителям уменьшить габариты двигателя при той же мощности. Именно поэтому бесщеточный инструмент при сопоставимых характеристиках часто легче и компактнее щеточного аналога.
Пример на бесщеточном шуруповерте
Шуруповерт — инструмент с переменной нагрузкой. Закручивание самореза в гипсокартон и в лиственницу требует принципиально разного крутящего момента. Щеточный двигатель реагирует на изменение нагрузки пассивно — просто снижает обороты, теряя эффективность. Бесщеточный контроллер активно подстраивает подачу тока, сохраняя КПД близким к максимальному.
Это влияет на длительность работы: меньше потерь — дольше работает аккумулятор. При интенсивном использовании разница в количестве саморезов на одном заряде между щеточной и бесщеточной моделью одного класса составляет 30–40%. Выбрать недорогой бесщеточный шуруповерт можно в каталоге магазина Optoweek — тут большой ассортимент моделей разной мощности и напряжения от проверенных производителей и доступные цены.
Где щеточный двигатель до сих пор оправдан
Бесщеточный двигатель дороже в производстве за счет электроники управления. Для инструмента, который используется редко и в некритичных задачах, доплата за BLDC может не окупиться за реальный срок эксплуатации.
Сетевой щеточный инструмент — дрели, болгарки, лобзики — не ограничен емкостью аккумулятора, поэтому потери КПД в 10–15% там менее критичны. При постоянном питании от сети разница в автономности просто не актуальна.
Для профессионального аккумуляторного инструмента с интенсивной ежедневной нагрузкой бесщеточный двигатель окупает разницу в цене за один-два сезона — за счет ресурса батареи и отсутствия затрат на обслуживание.
