Збій у роботі системи димовидалення – одна з найчастіших причин зупинки газового котла, особливо у вітряну погоду або сильні морози. За безпеку цього процесу відповідає пресостат (маностат або диференціальне реле тиску повітря). Якщо ця деталь не подає сигнал платі управління про те, що тяга в нормі, пальник просто не розпалиться.
Діагностувати несправність датчика тяги можна самостійно, маючи під рукою звичайний мультиметр або навіть просто на слух. Нижче розберемо алгоритм перевірки, основні симптоми поломки і нюанси, пов’язані з конденсатом, який часто стає винуватцем проблем в українському кліматі.
Ознаки несправності пресостата
Поведінка котла в разі поломки реле тиску повітря завжди однакова: автоматика намагається запустити процес горіння, але зупиняється на етапі продувки камери згоряння.
Типовий алгоритм аварійного запуску виглядає так:
- Вмикається циркуляційний насос.
- Запускається вентилятор (турбіна) димососа.
- Чути гул вентилятора, але характерного клацання спрацьовування реле не відбувається (або він є, але розпалювання немає).
- Електроди розпалювання не тріщать (іскра не подається).
- Через 10-15 секунд котел йде в аварію і видає помилку на дисплеї.
Для різних брендів, популярних в Україні, коди помилок щодо тяги/пресостата відрізнятимуться:
- Ariston, Chaffoteaux: Помилка 6P1, 6P2, E03.
- Baxi, Westen: Помилка E03.
- Ferroli: Помилка F05.
- Immergas: Помилка 11.
- Protherm: Помилка F33.
Якщо вентилятор працює, а котел видає одну з цих помилок, ймовірність проблеми саме в ланцюзі пресостата становить 90%.
Де розташований і як працює датчик

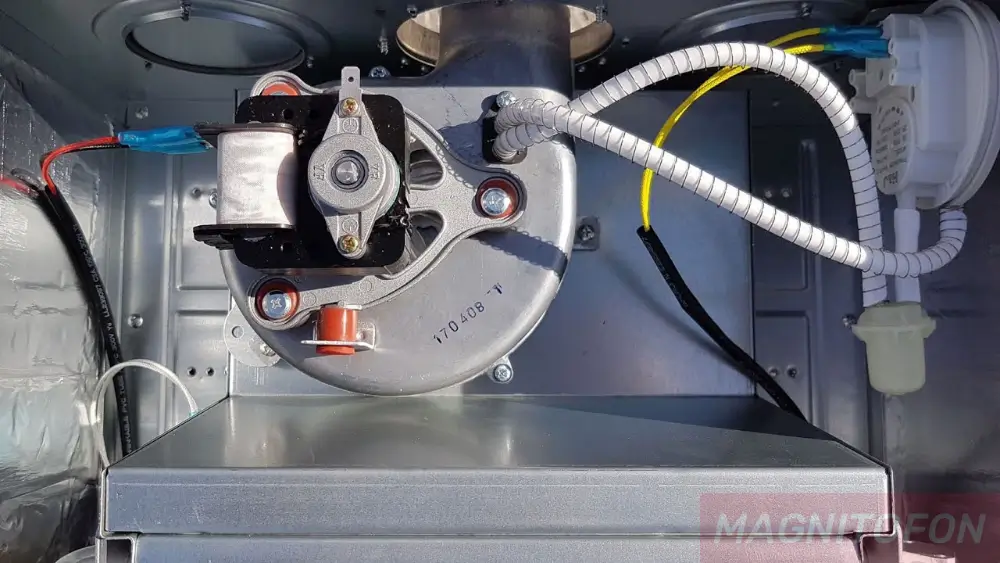

Пресостат – це електромеханічний пристрій, розташований у верхній частині котла, поруч із вентилятором. До нього підходять два дроти і одна або дві силіконові трубки. Принцип його роботи простий: вентилятор створює розрідження в трубці Вентурі, мембрана всередині датчика вигинається і замикає мікроперемикач. Плата бачить замкнутий контакт і дає команду на відкриття газового клапана.
Перед початком будь-яких робіт необхідно знеструмити котел і зняти передню декоративну панель, а також (у більшості моделей) герметичну кришку камери згоряння.
Метод 1: Перевірка «на клацання» (первинна діагностика)
Найпростіший спосіб, що не потребує інструментів, дає змогу визначити механічну справність мембрани. Потрібно знайти силіконову трубку, що йде від вентилятора до пресостата, і акуратно зняти її з боку вентилятора (залишивши на датчику).
Процедура перевірки виконується таким чином:
- Візьміть вільний кінець трубки в рот.
- Створіть невелике розрідження (втягніть повітря в себе).
- У цей момент усередині чорної коробочки датчика має пролунати виразне клацання.
- Перестаньте втягувати повітря – має пролунати зворотне клацання.
Якщо клацання чути, значить мембрана рухлива і мікроперемикач механічно спрацьовує. Якщо клацань немає, мембрана залипла або порвана, і деталь потребує заміни. Однак наявність клацання не гарантує справність електричної частини (контакти можуть окислюватися всередині), тому потрібна перевірка приладом.
Метод 2: Перевірка мультиметром (точна діагностика)
Для виключення підгоряння контактів необхідно «продзвонити» датчик під навантаженням. Мультиметр переводиться в режим вимірювання опору (омметр) або продзвонки.
Алгоритм дій для точної діагностики:
- Від’єднайте електричні клеми від пресостата (запам’ятайте, куди вони були під’єднані, зазвичай використовуються контакти C і NO).
- Підключіть щупи мультиметра до клем датчика. У спокійному стані прилад повинен показувати «1» (обрив ланцюга).
- Створіть розрідження через трубку (втягніть повітря), як у попередньому методі.
- У момент клацання показання мультиметра мають змінитися на близькі до нуля (0.01-0.05 Ом).
Якщо при клацанні опір залишається нескінченним або плаває (показує 50, 100 Ом і вище), значить контактна група всередині підгоріла. Такий датчик підлягає заміні, ремонту він не піддається, оскільки корпус зазвичай нерозбірний.
Конденсат у трубках: прихована причина
У зимовий період часто виникає ситуація, коли сам пресостат справний, але котел не запускається. Причина криється в конденсаті, який накопичується в силіконових трубках через перепад температур (холодне повітря з вулиці зустрічається з гарячим вихлопом). Крапля води перекриває перетин трубки, і розрідження просто не доходить до мембрани.
Для усунення проблеми достатньо:
- Зняти силіконові трубки.
- Продути їх від вологи.
- Перевірити штуцери (носики) на вентиляторі і самому датчику – вони теж можуть забитися брудом або оксидами.
На деяких моделях котлів трубки встановлено неправильно, що сприяє скупченню вологи. Для профілактики майстри іноді встановлюють на трубку спеціальний конденсатозбірник.
Як підібрати новий пресостат
Якщо діагностика підтвердила смерть датчика, потрібно купити новий. Оригінальні запчастини від Baxi, Viessmann або Vaillant зараз коштують дорого, але пристрій пресостата уніфіковано. Можна підібрати якісний аналог (наприклад, від бренду Honeywell або китайських фабричних виробників), головне – дотриматися параметрів спрацьовування.
Під час вибору зверніть увагу на два параметри, зазначені на корпусі (наприклад, 60/45 Pa):
- Тиск замикання: За якого розрідження контакти замкнуться.
- Тиск розмикання: За якого тиску вони розімкнуться назад.
Новий датчик повинен мати параметри, ідентичні старому, або дуже близькі до них. Якщо поставити датчик із вищим порогом спрацьовування (наприклад, 80 Pa замість 60 Pa), вентилятор може не створити потрібного зусилля, і котел не ввімкнеться, хоча всі деталі справні.
