Таблица зарядки 12 вольтового аккумулятора

Правильный контроль за уровнем заряда автомобильного аккумулятора — это залог его долгой и беспроблемной службы. Один из самых простых и доступных способов определить состояние АКБ — измерить напряжение на его клеммах. Эта статья поможет вам разобраться, какое напряжение соответствует тому или иному уровню заряда, и как правильно интерпретировать эти показания с помощью удобной таблицы.

Таблица соотношения напряжения и уровня заряда 12В АКБ

Чтобы точно оценить степень заряженности аккумулятора, важно понимать, как напряжение на клеммах связано с процентом заряда. Измерения лучше всего проводить через несколько часов после поездки или окончания зарядки (в состоянии покоя), чтобы показания были максимально точными. Приведенная ниже таблица показывает эту зависимость для стандартного свинцово-кислотного аккумулятора при температуре около 20-25°C.

Эта таблица содержит все ключевые параметры для оценки состояния вашей батареи. Она поможет быстро определить, нуждается ли аккумулятор в подзарядке или готов к работе, а также покажет критические значения, при которых эксплуатация АКБ не рекомендуется.

Как видно из таблицы, напряжение ниже 12 вольт является сигналом к немедленной зарядке. Длительное пребывание аккумулятора в разряженном состоянии ведет к необратимой сульфатации свинцовых пластин, что значительно снижает его емкость и срок службы.

Как правильно измерить напряжение аккумулятора

Для получения точных данных важно соблюдать простую методику измерений. Неправильный подход может дать ложные результаты, которые введут вас в заблуждение относительно реального состояния батареи.

Процесс измерения напряжения довольно прост и требует только наличия мультиметра. Выполните следующие шаги для получения корректных данных.

• Дайте аккумулятору «отдохнуть». Измерять напряжение следует не ранее чем через 5-6 часов после выключения двигателя или отключения зарядного устройства. Это необходимо, чтобы убрать так называемое поверхностное напряжение и увидеть реальные показатели.
• Настройте мультиметр. Переведите прибор в режим измерения постоянного напряжения (DCV или V=) и выберите диапазон до 20 Вольт.
• Подключите щупы. Красный щуп мультиметра подключите к плюсовой (+) клемме аккумулятора, а черный — к минусовой (-).
• Снимите показания. Цифры на дисплее прибора и будут искомым напряжением. Сравните полученное значение с данными из таблицы.

Соблюдение этих простых правил позволит вам получить максимально точную картину о состоянии вашей аккумуляторной батареи.

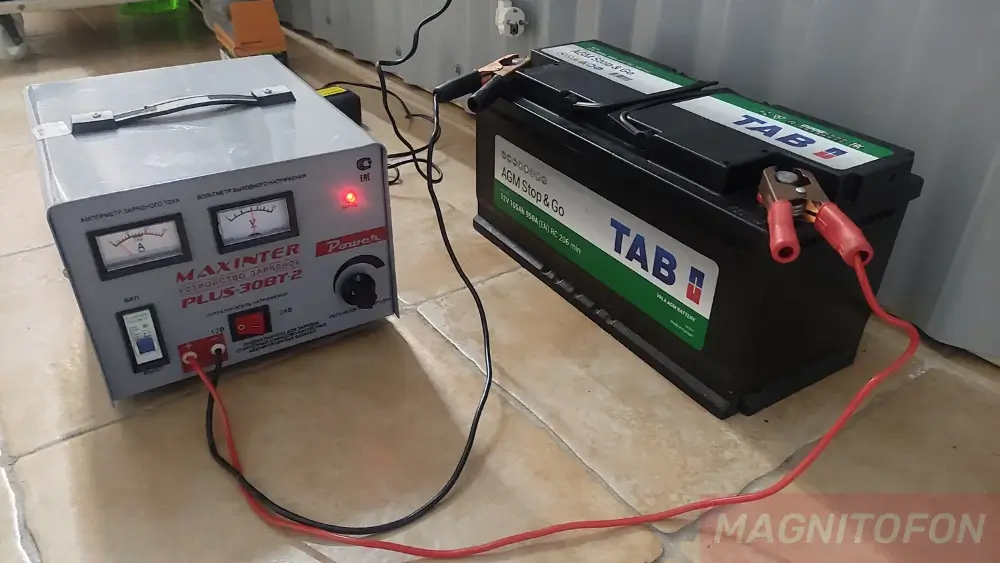

Основные правила зарядки автомобильного аккумулятора

Процесс зарядки АКБ также имеет свои нюансы. Чтобы не навредить батарее, необходимо контролировать два ключевых параметра: силу тока и напряжение зарядки. Это обеспечит безопасное и эффективное восстановление емкости.

Соблюдение правильных параметров зарядки напрямую влияет на срок службы аккумулятора. Неправильно выставленный ток или напряжение могут привести к кипению электролита, перегреву и повреждению пластин.

• Сила зарядного тока. Оптимальным считается ток, равный 10% от номинальной емкости аккумулятора. Например, для батареи емкостью 60 Ач (Ампер-часов) следует выставить зарядный ток 6 Ампер.
• Напряжение зарядки. Современные автоматические зарядные устройства сами контролируют этот параметр. При ручной настройке напряжение не должно превышать 14.8-15.0 Вольт в конце процесса зарядки. Более высокое напряжение может вызвать интенсивное газовыделение («кипение») и повредить АКБ.
• Продолжительность. Полностью разряженный аккумулятор (до 12.1 В) при зарядке током в 10% от емкости будет заряжаться примерно 10-12 часов.

Регулярная проверка напряжения и своевременная подзарядка аккумулятора — лучший способ избежать неприятных сюрпризов на дороге и значительно продлить срок его службы. Используйте приведенную таблицу как надежный ориентир для контроля за состоянием вашей АКБ.
